Ventilstecker, Bauform CI, 2+PE gebrückt, mit LED, rail approved

Produktbeschreibung

Produkttyp: Anschlussleitung

Artikelbezeichnung:
RA-VCIG22.1-24.1-10/S5600

Artikel-Nr.: 8116600

Leitungsqualität: S5600, ÖLFLEX® TRAIN

Leitungslänge:

Anfrage

Lagerbestand: Zurzeit nicht auf Lager.

Verpackungseinheit: 1 Stk

Mindestmenge: 10 Stk

Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk

Zulassungen

CE UKCA CHINA RoHS bus approved rail approved

Produktdetails

Technische Daten

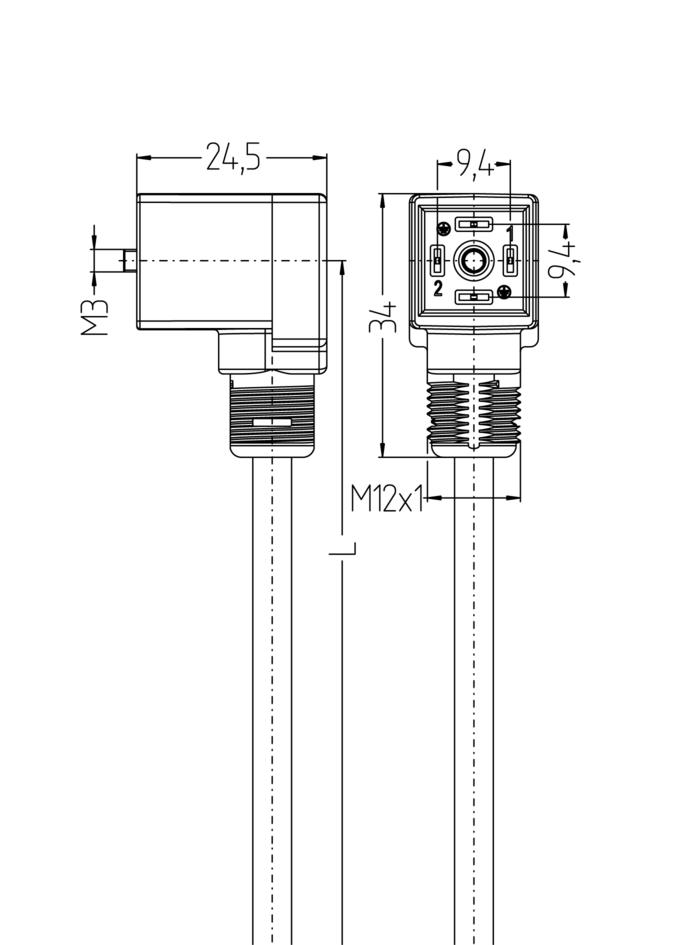

Bauform CI
Befestigungsschraube Metall, CuZn, vernickelt
Bemessungsspannung 30VAC/DC
Brandschutz gemäß DIN EN 45545-2 HL1-3
Isolationswiderstand ≥108
Material Dichtung (Buchse) Kunststoff, NBR
Material Griffkörper Kunststoff, PA, BK
Material Kontakte Metall, CuZn, versilbert
Material Kontaktträger Kunststoff, PA, BK
Mechanische Lebensdauer >100 Steckzyklen
Normen DIN EN 175301-803
Pin-Belegung 1 WH1, 2 WH2, PE: GNYE
Polzahl 2+PE, PE gebrückt
Schaltzustandsanzeige LED YE
Schock & Vibration Klasse 1, Kategorie B (DIN EN 61373)
Schutzart (montiert) IP65, IP67
Schutzschaltung Ohne
Steckverbinder Buchse, gewinkelt, Ventil CI, mit Gewindegriffkörper
Strombelastbarkeit pro Pin (bei 40°C) 10 A
Temperaturbereich Tx (-40°C...+90°C)
Verschmutzungsgrad 3

Halogenfreie, hochflammwidrige Leitung für eine feste, mechanisch geschützte Verlegung in Schienenfahrzeugen. Sie erfüllt die Anforderung nach EN 45545-2 (HL1-HL3) und zeichnet sich durch einen besonders großen Temperaturbereich aus. ÖLFLEX® ist ein eingetragenes Warenzeichen Lapp GmbH, Deutschland.

Technische Daten
Aderfarben WH 1, WH 2, GNYE
Aderquerschnitt 3 x 0,75 mm²
Außendurchmesser Mantel 4,7 mm
Besondere Eigenschaften Flammwidrig, halogenfrei, öl- und kraftstoffbeständig, säure- u. laugenbeständig
Biegeradius (bewegt) 5 x Ø-Leitung
Biegeradius (fest) 4 x Ø-Leitung
Brandschutz gemäß DIN EN 45545-2 HL1-3
Halogenfrei Ja
Leitungsqualität S5600, ÖLFLEX® TRAIN
Litzenaufbau 37 x 0,16 mm
Mantelfarbe BK
Material Aderisolierung Polymer compound
Material Leitungsmantel Halogenfreier. flammwidriger Polymer-Compound
Temperaturbereich (bewegt) -35°C...+105°C
Temperaturbereich (fest) -45°C...+125°C
