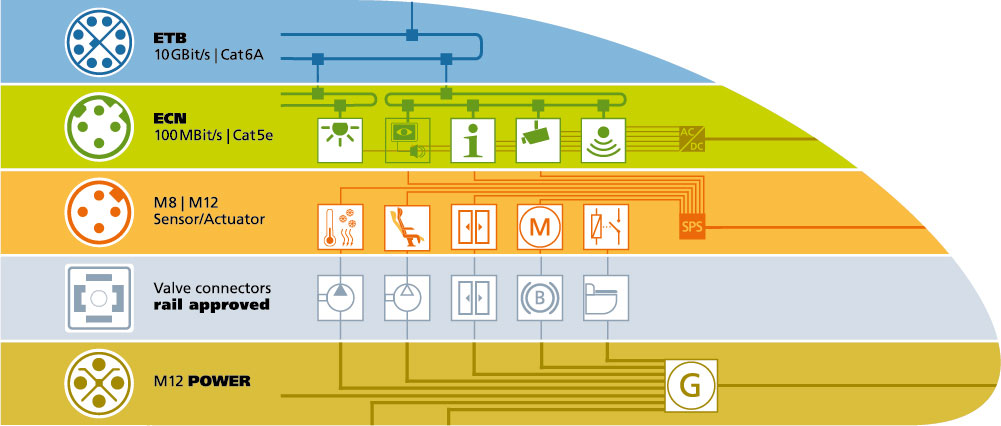

Lösungen für alle Verdrahtungsebenen
Züge werden in fünf Verdrahtungsebenen unterteilt. Im Ethernet-Train-Backbone (ETB) werden Steckverbinder mit hohen Übertragungsraten bis zu 10Gbit/s nach Cat6A eingesetzt. Für das Ethernet-Consist-Network (ECN) reichen Komponenten mit geringeren Datenraten von bis zu 100Mbit/s nach Cat5e aus. Die dritte Ebene umfasst konventionelle Sensor-/Aktor-Verdrahtung für z. B. Türsysteme. Die vierte Ebene umfasst Ventilstecker mit durchgängiger Bahnzulassung, die die hohen Sicherheitsanforderungen nach DIN EN 45545-2 (Brandverhalten) und DIN EN 50155 (Schock, Vibration und mechanische Belastung) erfüllen. In der fünften Ebene kommen Power-Steckverbinder zum Einsatz, die die Spannungsversorgung sicherstellen.
Bei ESCHA erhalten Sie für alle Ebenen die passende und normgerechte Anschlusstechnik.
M12, Buchse, gewinkelt, 4-polig, M12, Stecker, gerade, 4-polig, rail approved
Artikelbezeichnung:
RA-WWAK4.166-5-RA-WAS4.166/S4501
Artikel-Nr.: 8075381
Leitungsqualität: S4501, RADOX®
Leitungslänge: 5,0 m
M12, Buchse, gerade, 4-polig, D-codiert, RJ45, Stecker, gerade, 4-polig, geschirmt, rail approved
Artikelbezeichnung:
RA-WAKSY4.029-5-RA-RJ45SS4.003/S5002BU
Artikel-Nr.: 8087271
Leitungsqualität: S5002BU, BETAtrans®, Reduced Wire
Leitungslänge: 5,0 m

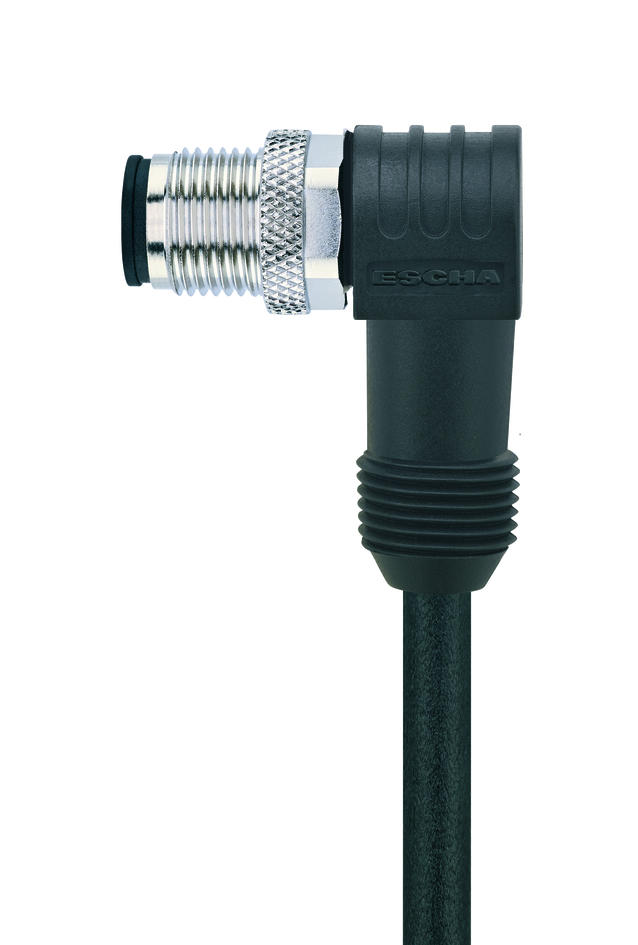

M12, Stecker, gewinkelt, 4-polig, mit Gewindegriffkörper, rail approved
Artikelbezeichnung:
RA-WWASG4.166-5/S4501
Artikel-Nr.: 8081402
Leitungsqualität: S4501, RADOX®
Leitungslänge: 5,0 m
Ventilstecker, Bauform C, 2+PE gebrückt, mit LED, rail approved
Artikelbezeichnung:
RA-VCG22.1-24.1-5/S5600
Artikel-Nr.: 8116635
Leitungsqualität: S5600, ÖLFLEX® TRAIN
Leitungslänge: 5,0 m
M8, Buchse, gewinkelt, 4-polig, M12, Stecker, gerade, 4-polig, Sensor-/Aktorleitung
Artikelbezeichnung:
AL-SWKP4-5-AL-WAS4/S370/S77
Artikel-Nr.: 8094217
Leitungsqualität: S370, PUR, UL
Leitungslänge: 5,0 m

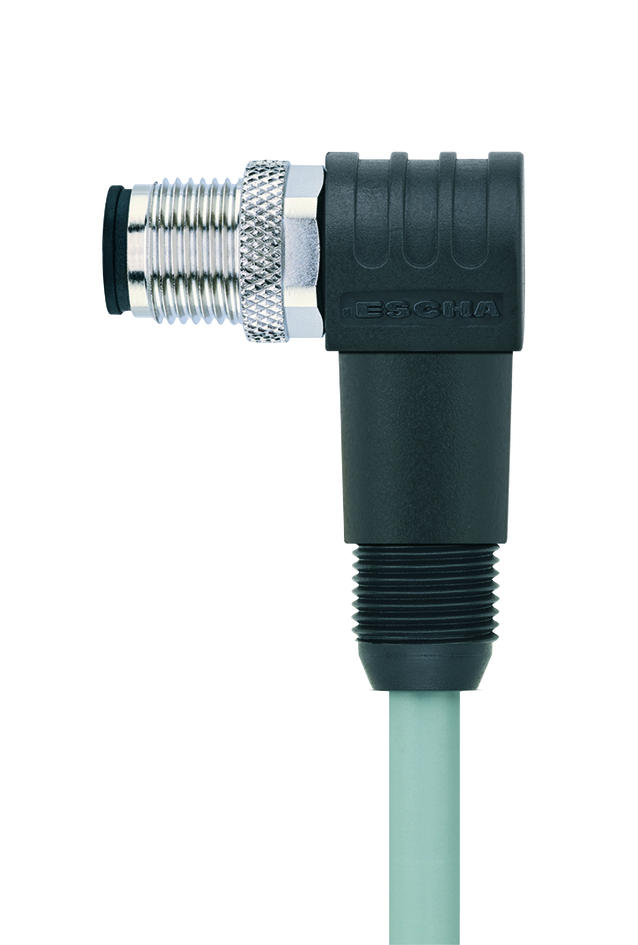

M12, Stecker, gewinkelt, 8-polig, mit Gewindegriffkörper, geschirmt, rail approved
Artikelbezeichnung: RA-WWASSG8-5/S5550
Artikel-Nr.: 8093749
Leitungsqualität: S5550, SABIX®
Leitungslänge: 5,0 m
Ventilstecker, Bauform C, 2+PE, rail approved
Artikelbezeichnung:
RA-VCG21.14-230.0-10/S5600
Artikel-Nr.: 8116632
Leitungsqualität: S5600, ÖLFLEX® TRAIN
Leitungslänge: 10,0 m
M8, Buchse, gewinkelt, 4-polig, M12, Stecker, gerade, 4-polig, mit LED, Sensor-/Aktorleitung
Artikelbezeichnung:
AL-SWKP4P3.1-2-AL-WAS4/S370/S77
Artikel-Nr.: 8095101
Leitungsqualität: S370, PUR, UL
Leitungslänge: 2,0 m
M12, Stecker, gewinkelt, 4-polig, D-codiert, geschirmt, Industrial Ethernet 100 MBit/s
Artikelbezeichnung:
IE-WWASSY4.029-5/S2171
Artikel-Nr.: 8041940
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 5,0 m

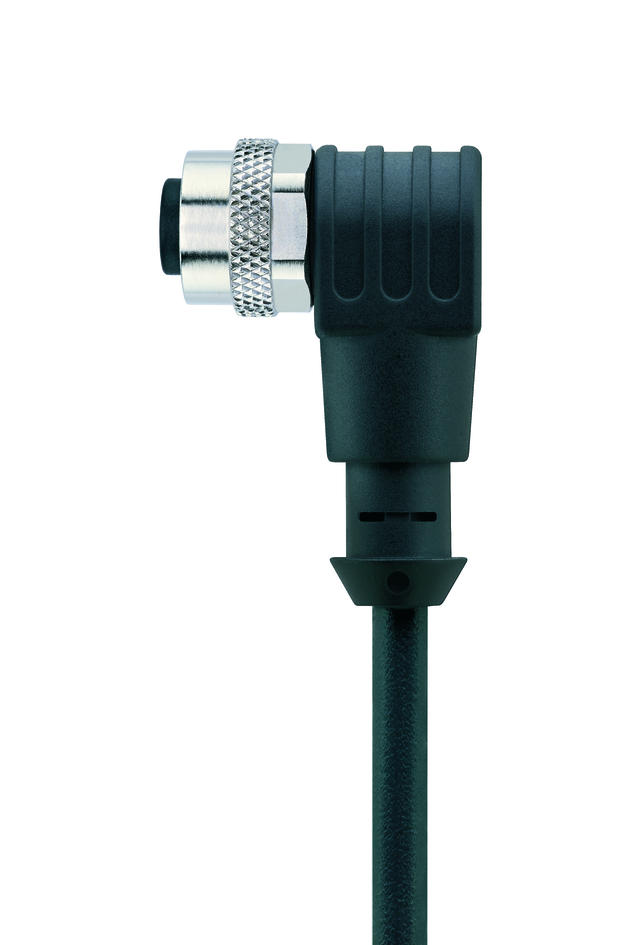

M12, Buchse, gewinkelt, 4-polig, D-codiert, geschirmt, Industrial Ethernet 100 MBit/s
Artikelbezeichnung:
IE-WWAKSY4.029-10/S2171
Artikel-Nr.: 8081799
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 10,0 m
Kompakt und konfektionierbar
Konfektionierbare Steckverbinder kommen überall dort zum Einsatz, wo ein hohes Maß an Flexibilität gefordert wird. Zum Beispiel bei zunächst unbekannten Leitungslängen oder Wanddurchführungen. Bei ESCHA erhalten Sie die kompaktesten konfektionierbaren M12-Steckverbinder mit Bahnzulassung. Die vierpoligen Stecker mit A-Codierung (Sensor/Aktor) oder D-Codierung (ECN) sind nur knapp über 40mm lang und nach DIN EN 45545-2 und DIN EN 50155 getestet. Sie eignen sich hervorragend für bauraumkritische Bahn-Applikationen.
Konfektionierbar, M12, Stecker, gerade, 4-polig, D-codiert, Crimpkontakt, geschirmt, rail approved, 250V 4A
Artikelbezeichnung: RA-WASCSY4C
Artikel-Nr.: 8098126
Konfektionierbar, M12, Stecker, gerade, 8-polig, X-codiert, Schneid-/Klemmanschluss, geschirmt, 50VAC/60VDC 0,5A
Artikelbezeichnung: IE-WASCSX8S
Artikel-Nr.: 8050231
Konfektionierbar, M12, Stecker, gerade, 4-polig, Crimpkontakt, geschirmt, rail approved, 250V 4A
Artikelbezeichnung: RA-WASCS4C
Artikel-Nr.: 8098127
Steckverbinder für Busse
Unter dem ‚bus approved‘ Siegel sind alle Produkte vereint, die sich für Bus-Applikationen eignen und folgende Normen erfüllen:
- ECE R118 (Brandverhalten der Leitung)
- IEC 61076-109 bzw. IEC 61076-2-101 (Typprüfung Steckverbinder)
- IEC 60529 (IP-Schutzart)

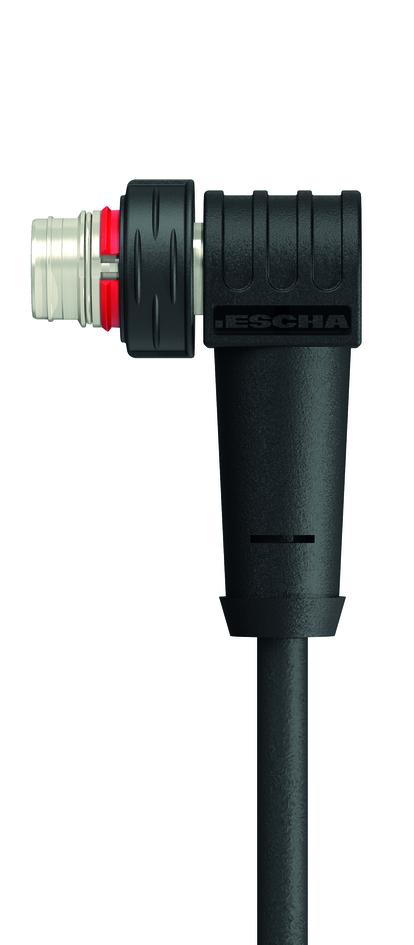

M12, Push-Pull Innenverriegelung, Stecker, gewinkelt, 4-polig, D-codiert, M12, Push-Pull Innenverriegelung, Stecker, gewinkelt, 4-polig, D-codiert, geschirmt, rail approved
Artikelbezeichnung:
RA-PPIWWASSY4.029-5-RA-PPIWWASSY4.029/S4002
Artikel-Nr.: 8123089
Leitungsqualität: S4002, RADOX®, Reduced Wire
Leitungslänge: 5,0 m
M12, Buchse, gewinkelt, 4-polig, D-codiert, RJ45, Stecker, gerade, 4-polig, geschirmt, rail approved
Artikelbezeichnung:
RA-WWAKSY4.029-5-RA-RJ45SS4.003/S5002BU
Artikel-Nr.: 8087272
Leitungsqualität: S5002BU, BETAtrans®, Reduced Wire
Leitungslänge: 5,0 m
Flansch Anschlussleitung, M12, Buchse, gewinkelt, 4-polig, D-codiert, Hinterwandmontage, geschirmt, Industrial Ethernet
Artikelbezeichnung:
IE-WFKFDSY4.029-10/16/S2171
Artikel-Nr.: 8063613
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 10,0 m
M12, Buchse, gewinkelt, 4-polig, M12, Stecker, gerade, 4-polig, mit LED, Sensor-/Aktorleitung
Artikelbezeichnung:
AL-WWAK4P3.1-2-AL-WAS4/S370
Artikel-Nr.: 8045926
Leitungsqualität: S370, PUR, UL
Leitungslänge: 2,0 m
RJ45, Stecker, gerade, 4-polig, RJ45, Stecker, gerade, 4-polig, geschirmt, Industrial Ethernet 100 MBit/s
Artikelbezeichnung:
IE-RJ45SS4.003-1-IE-RJ45SS4.003/S2171
Artikel-Nr.: 8062323
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 1,0 m
M12, Stecker, gewinkelt, 4-polig, D-codiert, M12, Stecker, gewinkelt, 4-polig, D-codiert, geschirmt, Industrial Ethernet 100 MBit/s
Artikelbezeichnung:
IE-WWASSY4.029-2-IE-WWASSY4.029/S2171
Artikel-Nr.: 8036902
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 2,0 m
M12, Stecker, gerade, 4-polig, D-codiert, mit Gewindegriffkörper, geschirmt, rail approved
Artikelbezeichnung:
RA-WASSGY4.029-5/S5002BU
Artikel-Nr.: 8087275
Leitungsqualität: S5002BU, BETAtrans®, Reduced Wire
Leitungslänge: 5,0 m

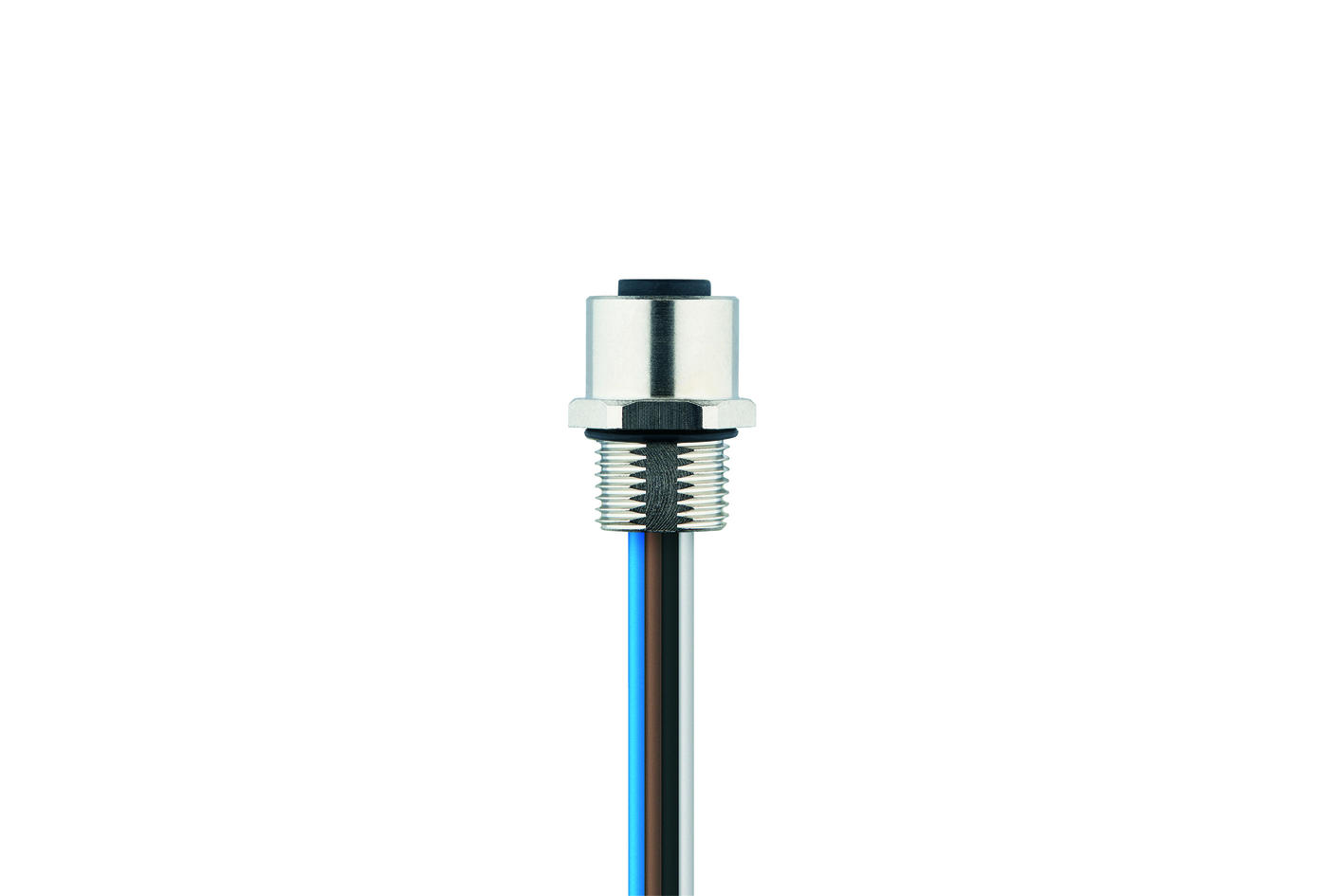

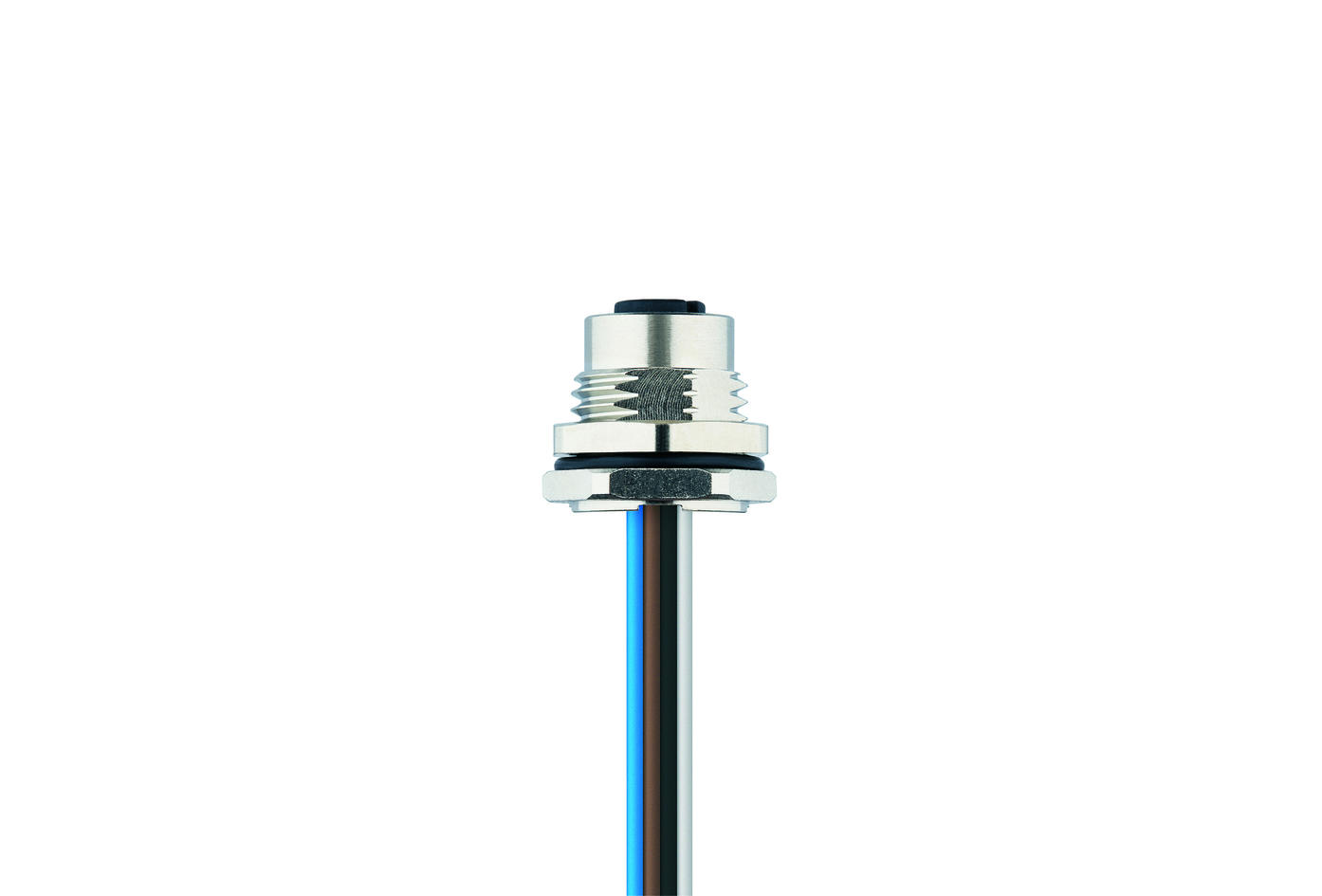

Flansch Anschlussleitung, M12, Buchse, gerade, 5-polig, Hinterwandmontage, geschirmt, CANopen/DeviceNet
Artikelbezeichnung:
CD-FKFDS5.022-10/16/S2800
Artikel-Nr.: 8071572
Leitungsqualität: S2800, PUR, UL
Leitungslänge: 10,0 m
Flansch Anschlussleitung, M12, Buchse, gewinkelt, 4-polig, D-codiert, Hinterwandmontage, geschirmt, Industrial Ethernet
Artikelbezeichnung:
IE-WFKFDSY4.029-2/16/S2171
Artikel-Nr.: 8063611
Leitungsqualität: S2171, PUR, UL
Leitungslänge: 2,0 m
M12, Buchse, gerade, 4-polig, D-codiert, M12, Stecker, gewinkelt, 4-polig, D-codiert, geschirmt, rail approved
Artikelbezeichnung:
RA-WAKSY4.029-5-RA-WWASSY4.029/S4004
Artikel-Nr.: 8075337
Leitungsqualität: S4004, RADOX®, ECO
Leitungslänge: 5,0 m

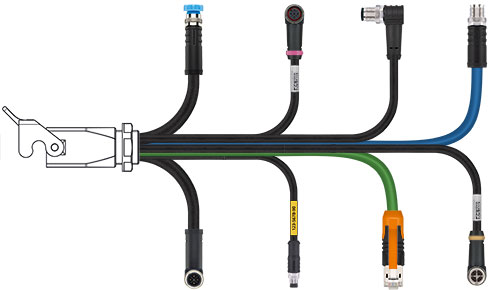

Individuelle Kabelbäume
Trotz serieller Fertigungsmethoden liefern wir Ihnen individuelle Leitungslängen. Auf Wunsch fassen wir unsere Steckverbinder zu individuellen Kabelbäumen zusammen und versehen sie mit Kennzeichnungen. Das erleichtert die Fahrzeug- und Systemmontage und führt zu schnelleren Fertigungsabläufen.

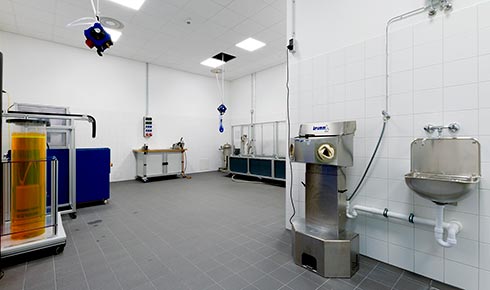

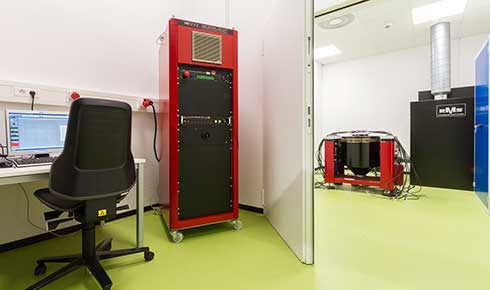

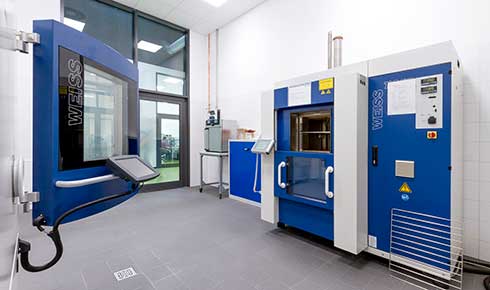

ESCHA Testlabor

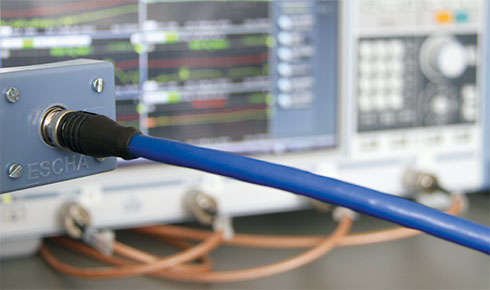

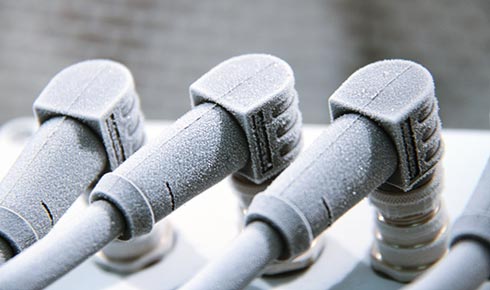

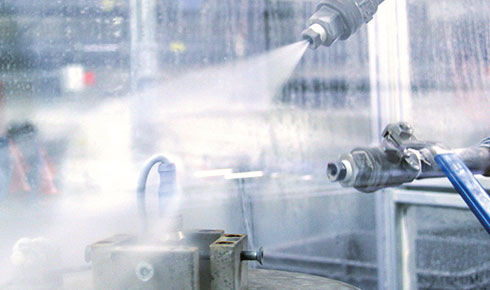

Im ESCHA Testlabor werden alle Tests durchgeführt und dokumentiert, die für einen sicheren und zuverlässigen Einsatz unserer Produkte in Bus und Bahn notwendig sind. Hierzu zählen IP-Tests für höchste Schutzklassen, kundenspezifische Schock- und Vibrationstests sowie applikationsrelevante Klimatests und Temperaturschocks. Zudem verfügen wir über ein hauseigenes Hochfrequenz-Labor und arbeiten je nach Anforderung mit akkreditierten Prüflaboren zusammen.

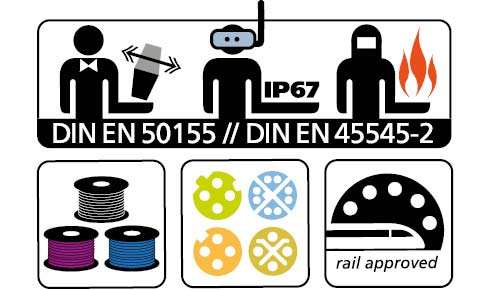

Brandschutz und Sicherheit
ESCHA Produkte mit dem ‚rail approved‘ Siegel verfügen über Steckverbinder und Leitungen, die nach folgenden Normen getestet wurden:
- DIN EN 45545-2 (Brandverhalten)
- DIN EN 50155 (Mechanische Belastung, Vibration, Schock)
- IEC 61076-2-109 bzw. IEC 61076-2-101 (Typprüfung Steckverbinder)
- IEC 60529 (IP-Schutzart)
