M12, Buchse, gerade, 4-polig, D-codiert, M12, Stecker, gerade, 4-polig, D-codiert, geschirmt, rail approved

Produktbeschreibung

Produkttyp: Verbindungsleitung

Applikation: Datenübertragung (ETB | ECN)

Artikelbezeichnung:
RA-WAKSY4.029-5-RA-WASSY4.029/S4002BU

Artikel-Nr.: 8087413

Leitungsqualität: S4002BU, RADOX®, Reduced Wire

Leitungslänge:

Anfrage

Lagerbestand: Zurzeit nicht auf Lager.

Verpackungseinheit: 1 Stk

Mindestmenge: 10 Stk

Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk

Zulassungen

CE UKCA SIHI E CHINA RoHS rail approved

Produktdetails

Technische Daten A-Seite B-Seite
Bemessungsspannung 250V 250V
Brandschutz gemäß DIN EN 45545-2 HL1-3
Codierung D D
Durchgangswiderstand 5 mΩ 5 mΩ
Isolationswiderstand ≥108 ≥108
Material Dichtung (Buchse) FPM/FKM
Material Griffkörper Kunststoff, TPU, BK Kunststoff, TPU, BK
Material Kontakte Metall, CuZn, vergoldet Metall, CuZn, vergoldet
Material Kontaktträger Kunststoff, PA, BK Kunststoff, PA, BK
Material Überwurf Metall, CuZn, vernickelt Metall, CuZn, vernickelt
Mechanische Lebensdauer >100 Steckzyklen >100 Steckzyklen
Normen IEC 61076-2-101 IEC 61076-2-101
Pin-Belegung 1 YE, 2 WH, 3 OG, 4 BU 1 YE, 2 WH, 3 OG, 4 BU
Polzahl 4 4
Schirmung Mit Schirmung Mit Schirmung
Schock & Vibration Klasse 1, Kategorie B (DIN EN 61373)
Schutzart (montiert) IP67 (-30°C...+90°C), IP65 (-40°C...+90°C)

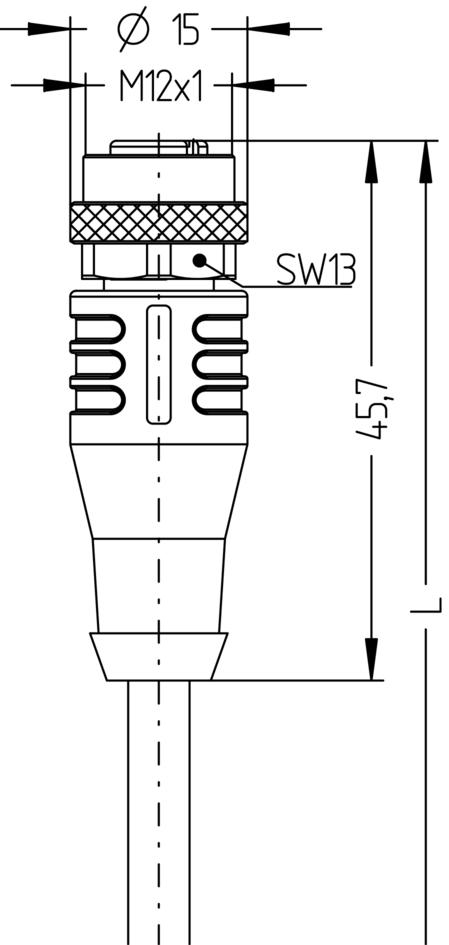

Steckverbinder Buchse, gerade, M12 Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C) 4 A 4 A
Temperaturbereich Tx (-40°C...+90°C)
Verschmutzungsgrad 3 3
Übertragungseigenschaften Cat5e Cat5e

Halogenfreie, elektronenstrahlvernetzte CAT5 Leitung mit verbesserter Brandbeständigkeit. Sehr gute Eigenschaften hinsichtlich NEXT, Dämpfung und Schirmausführung. Diese Leitung wird in der fixierten und geschützten Installation in Schienenfahrzeugen und Bussen eingesetzt und erfüllt die Brandschutzanforderung gemäß EN 45545-2 (HL1 - HL3). Sie ist optimal geeignet für Ethernet-Anwendungen der Klassen D (ECN) entsprechend IEEE 802.3. Für die Installation müssen die Hinweise entsprechend EN 50355 und EN 50343 berücksichtigt werden. Aufgrund des dünnen Durchmessers eignet sich diese Leitung insbesondere für den Anschluss der umspritzten RJ45-Steckverbinder. RADOX® ist ein eingetragenes Warenzeichen der HUBER+SUHNER AG, Schweiz.

Technische Daten
Aderfarben WH, BU, OG, YE
Aderquerschnitt 1 x 4 x AWG22, Sternvierer
Außendurchmesser Mantel 6,60 mm
Besondere Eigenschaften Erhöhte thermische Belastbarkeit, flammwidrig, geringe Rauchentwicklung, halogenfrei, LABS-frei, öl- und kraftstoffbeständig, RoHs-konform
Biegeradius (fest) 6 x Ø Leitung
Brandschutz gemäß DIN EN 45545-2 HL1-3, DIN 5510 Brandschutzstufen 1-4, NF F16-101 Kategorie A1, A2, B, UNI CEI 11170, Gefahrenniveau LR1-LR4, NFPA 130
Halogenfrei Ja
Leitungsqualität S4002BU, RADOX®, Reduced Wire
Mantelfarbe BU
Material Aderisolierung RADOX® FOAM
Material Leitungsmantel RADOX® EM 104
Schirmung Ja
Temperaturbereich (fest) -50°C...+90°C
Übertragungseigenschaften Cat5e
