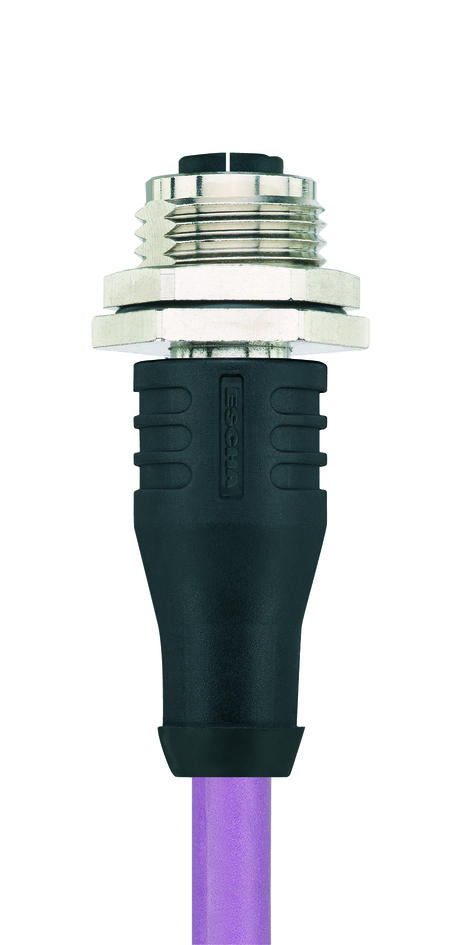

Flansch Verbindungsleitung, M12, Buchse, gerade, 8-polig, X-codiert, M12, Stecker, gerade, 8-polig, X-codiert, geschirmt, rail approved
Produktbeschreibung
Produkttyp: Verbindungsleitung
Applikation: Datenübertragung (ETB | ECN)
Artikelbezeichnung: RA-FKFDSX8.066-5-RA-WASSX8.066/S5006VT
Artikel-Nr.: 8081273
Leitungsqualität: S5006VT, BETAtrans®, Reduced Wire
Leitungslänge:
Verpackungseinheit: 1 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Befestigungsgewinde | PG9 | - |
| Bemessungsspannung |
|
|
| Brandschutz gemäß | DIN EN 45545-2 HL1-3 | - |
| Codierung | X | X |
| Durchgangswiderstand | 5 mΩ | 5 mΩ |
| Isolationswiderstand |
|
|
| Material Dichtung (Buchse) | FPM/FKM | - |
| Material Flanschgehäuse | Metall, CuZn, vernickelt | - |
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuZn, vergoldet | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, PA, BK | Kunststoff, PA, transparent |
| Material Überwurf | - | Metall, CuZn, vernickelt |
| Material äußere Dichtung | NBR | - |
| Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |
| Montagerichtung | Hinterwandmontage (inkl. Befestigungsmutter) | - |
| Normen | IEC 61076-2-109 | IEC 61076-2-109 |
| Pin-Belegung |
|
|
| Polzahl | 8 | 8 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schock & Vibration | Klasse 1, Kategorie B (DIN EN 61373) | - |
| Schutzart (montiert) | IP67 (-30°C...+90°C), IP65 (-40°C...+90°C) | - |
| Steckverbinder | Buchse, gerade, M12 | Stecker, gerade, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 0.5 A | 0.5 A |
| Temperaturbereich | Tx (-40°C...+90°C) | - |
| Verschmutzungsgrad | 2 | 2 |
| Wandstärkenbereich (Δh) | 1...5 mm | - |
| Übertragungseigenschaften | Cat6A | Cat6A |
Halogenfreie, elektronenstrahlvernetzte Cat7 Datenleitung mit verbessertem Verhalten im Brandfall. Sehr gute Eigenschaften hinsichtlich NEXT, Dämpfung und Schirmeigenschaften. Diese Leitung wird in der fixierten und geschützten Installation in Schienenfahrzeugen und Bussen eingesetzt und erfüllt die Brandschutzanforderung gemäß EN 45545-2 (HL1 - HL3). Sie ist optimal geeignet für Ethernet-Anwendungen der Klassen D bis F (ECN und ETB) entsprechend IEEE 802.3. Für die Installation müssen die Hinweise entsprechend EN 50355 und EN 50343 berücksichtigt werden. Aufgrund ihres dünnen Durchmessers eignet sich die Leitung insbesondere für Anwendungsbereiche, in denen umspritzte, gewinkelte M12x1-Steckverbinder sowie umspritzte RJ45-Steckverbinder zum Einsatz kommen. BETAtrans® ist ein eingetragenes Warenzeichen der LEONI Studer AG, Schweiz.
| Technische Daten | |
|---|---|
| Aderfarben | WH/OG, WH/GN, WH/BN, WH/BU |
| Aderquerschnitt | 4 x 2 x AWG26 |
| Außendurchmesser Mantel | 6,60 mm |
| Besondere Eigenschaften | Erhöhte thermische Belastbarkeit, flammwidrig, geringe Rauchentwicklung, halogenfrei, LABS-frei, öl- und kraftstoffbeständig, RoHs-konform |
| Biegeradius (bewegt) | 6 x Ø-Leitung |
| Biegeradius (fest) | 5 x Ø-Leitung |
| Brandschutz gemäß | DIN EN 45545-2 HL1-3, DIN 5510 Brandschutzstufen 1-4, NF F16-101 Kategorie A1, A2, B, UNI CEI 11170, Gefahrenniveau LR1-LR4, NFPA 130, UN ECE R 118 |
| Halogenfrei | Ja |
| Leitungsqualität | S5006VT, BETAtrans®, Reduced Wire |
| Litzenaufbau | 7 x 0,20 mm |
| Mantelfarbe | VT |
| Material Aderisolierung | BETAtrans® Zell PE |
| Material Leitungsmantel | BETAtrans® Polyolefin Copolymer |
| Nennspannung Leitung | 125 VAC |
| Schirmung | Ja |
| Temperaturbereich (fest) | -40°C...+80°C |
| Übertragungseigenschaften | Cat7 |
