ET, Buchse, gerade, 3-polig, mit Schutzbeschaltung, mit LED, Mobile Automation
Produktbeschreibung
Produkttyp: Anschlussleitung
Applikation: Mobile Automation
Artikelbezeichnung: MA-ET06-3SP1-m/S370
Artikel-Nr.: V0012182
Leitungsqualität: S370, PUR, UL
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
![CE CE](https://www.escha.net/media/storage/CE_logo.jpg_preview300.jpg)
![UKCA UKCA](https://www.escha.net/media/storage/UKCA.jpg_preview300.jpg)
![SIHI E SIHI E](https://www.escha.net/media/storage/SIHI_electrotechnical_expertise.jpg_preview300.jpg)
![CHINA RoHS CHINA RoHS](https://www.escha.net/media/storage/China_RoHS.jpg_preview300.jpg)
Produktdetails
Technische Daten | |
---|---|
Bemessungsspannung |
|
Endenkonfektion | Offenes Kabelende |
Isolationswiderstand |
|
Material Dichtung (Buchse) | Silikon |
Material Griffkörper | Kunststoff, TPU, transparent |
Material Kontakte | Metall, CuZn, vernickelt |
Mechanische Lebensdauer | >100 Steckzyklen |

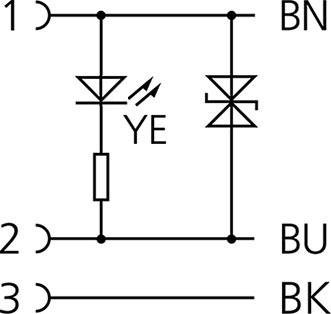

Pin-Belegung |
|
Polzahl | 3 |
Schutzart (montiert) | IP67, IP68, IP69 |
Schutzschaltung | Ja |
Steckverbinder | Buchse, gerade, mit LED, ET |
Strombelastbarkeit pro Pin (bei 40°C) | 7.5 A |
Umgebungstemperatur | -40°C...+90°C |
Verschmutzungsgrad | 3 |
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
Technische Daten | |
---|---|
Aderfarben | BN, BU, BK |
Aderquerschnitt | 3 x 0,75 mm² |
Außendurchmesser Mantel | 5,70 mm |
Besondere Eigenschaften | Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig |
Biegeradius (bewegt) | 10 x Ø-Leitung |
Biegeradius (fest) | 5 x Ø-Leitung |
Halogenfrei | Ja |
Leitungsqualität | S370, PUR, UL |
Litzenaufbau | 42 x 0,15 mm |
Mantelfarbe | BK, ähnlich RAL9005 |
Material Aderisolierung | PP |
Material Leitungsmantel | PUR |
Nennspannung Leitung | ≤300 V |
Schleppketteneinsatz | 2 Mio. Zyklen |
Temperaturbereich (Schleppkette) | -25°C…+60°C |
Temperaturbereich (bewegt) | -30°C...+90°C |
Temperaturbereich (fest) | -40°C...+90°C |
Torsion | +/-180°/m, ≥ 50000 Zyklen |
