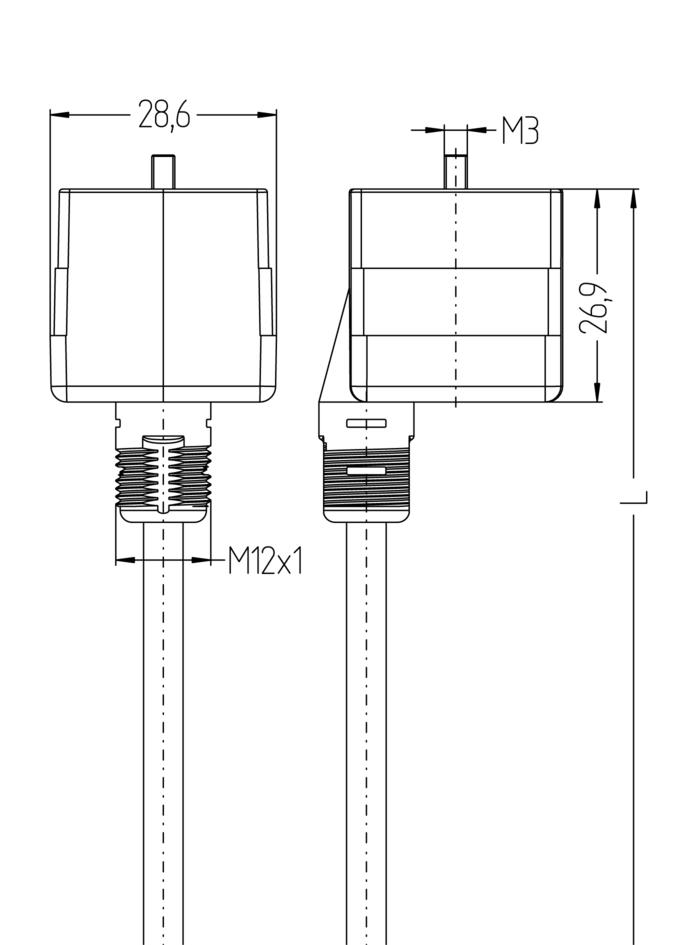

Ventilstecker, Bauform A, gerade, 2+PE gebrückt, mit Gewindegriffkörper, rail approved
Produktbeschreibung
Produkttyp: Anschlussleitung
Artikelbezeichnung:
RA-VAAG22.1-230.0-m/S5600
Artikel-Nr.: V0011116
Leitungsqualität: S5600, ÖLFLEX® TRAIN
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
Produktdetails
| Technische Daten | |
|---|---|
| Bauform | AA |
| Befestigungsschraube | Metall, CuZn, vernickelt |
| Bemessungsspannung |
|
| Brandschutz gemäß | DIN EN 45545-2 HL1-3 |
| Isolationswiderstand |
|
| Material Dichtung (Buchse) | Kunststoff, NBR |
| Material Griffkörper | Kunststoff, PA, BK |
| Material Kontakte | Metall, CuZn, versilbert |
| Material Kontaktträger | Kunststoff, PA, BK |
| Mechanische Lebensdauer | >100 Steckzyklen |
| Normen | DIN EN 175301-803 |
| Pin-Belegung |
|
| Polzahl | 2+PE, PE gebrückt |
| Schock & Vibration | Klasse 1, Kategorie B (DIN EN 61373) |
| Schutzart (montiert) | IP65, IP67 |
| Schutzschaltung | Ohne |
| Steckverbinder | Buchse, gerade, Ventil AA, mit Gewindegriffkörper |
| Strombelastbarkeit pro Pin (bei 40°C) | 10 A |
| Temperaturbereich | Tx (-40°C...+90°C) |
| Verschmutzungsgrad | 3 |
Halogenfreie, hochflammwidrige Leitung für eine feste, mechanisch geschützte Verlegung in Schienenfahrzeugen. Sie erfüllt die Anforderung nach EN 45545-2 (HL1-HL3) und zeichnet sich durch einen besonders großen Temperaturbereich aus. ÖLFLEX® ist ein eingetragenes Warenzeichen Lapp GmbH, Deutschland.
| Technische Daten | |
|---|---|
| Aderfarben | WH 1, WH 2, GNYE |
| Aderquerschnitt | 3 x 0,75 mm² |
| Außendurchmesser Mantel | 4,7 mm |
| Besondere Eigenschaften | Flammwidrig, halogenfrei, öl- und kraftstoffbeständig, säure- u. laugenbeständig |
| Biegeradius (bewegt) | 5 x Ø-Leitung |
| Biegeradius (fest) | 4 x Ø-Leitung |
| Brandschutz gemäß | DIN EN 45545-2 HL1-3 |
| Halogenfrei | Ja |
| Leitungsqualität | S5600, ÖLFLEX® TRAIN |
| Litzenaufbau | 37 x 0,16 mm |
| Mantelfarbe | BK |
| Material Aderisolierung | Polymer compound |
| Material Leitungsmantel | Halogenfreier. flammwidriger Polymer-Compound |
| Temperaturbereich (bewegt) | -35°C...+105°C |
| Temperaturbereich (fest) | -45°C...+125°C |
