M12, Buchse, gerade, 4-polig, D-codiert, M12, Stecker, gewinkelt, 4-polig, D-codiert, geschirmt, Industrial Ethernet 100 MBit/s
Produktbeschreibung
Produkttyp: Verbindungsleitung
Applikation: Industrial Ethernet
Artikelbezeichnung:
IE-WAKSY4.029-m-IE-WWASSY4.029/S5100
Artikel-Nr.: V0008340
Leitungsqualität: S5100, PUR, Robotic, UL
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Bemessungsspannung |
|
|
| Codierung | D | D |
| Durchgangswiderstand | 5 mΩ | 5 mΩ |
| Isolationswiderstand |
|
|
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuSn, vergoldet | Metall, CuSn, vergoldet |
| Material Kontaktträger | Kunststoff, TPU, GN | Kunststoff, TPU, GN |
| Material Überwurf | Metall, CuZn, vernickelt | Metall, CuZn, vernickelt |
| Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |
| Normen | IEC 61076-2-101 | IEC 61076-2-101 |
| Pin-Belegung |
|
|
| Polzahl | 4 | 4 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP65, IP67, IP68 | IP65, IP67, IP68 |

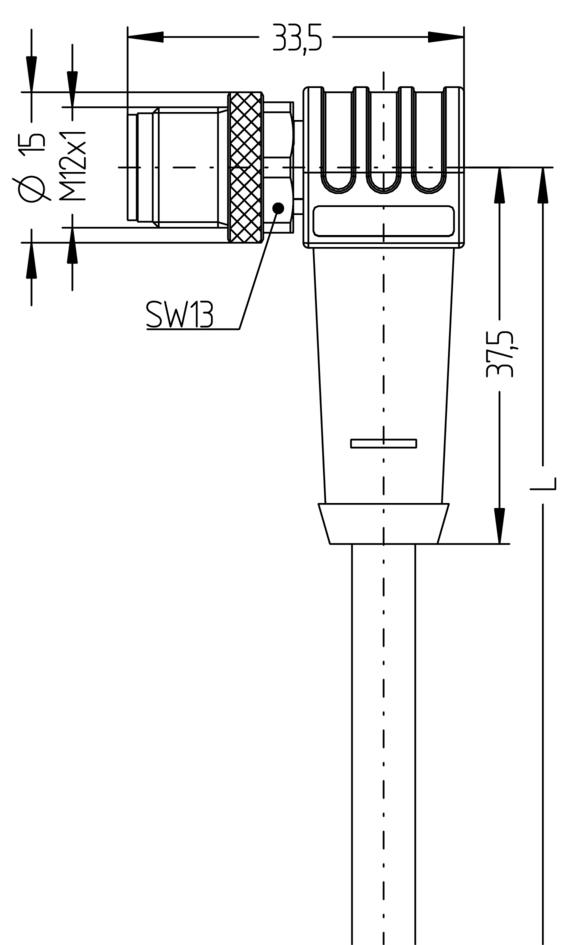

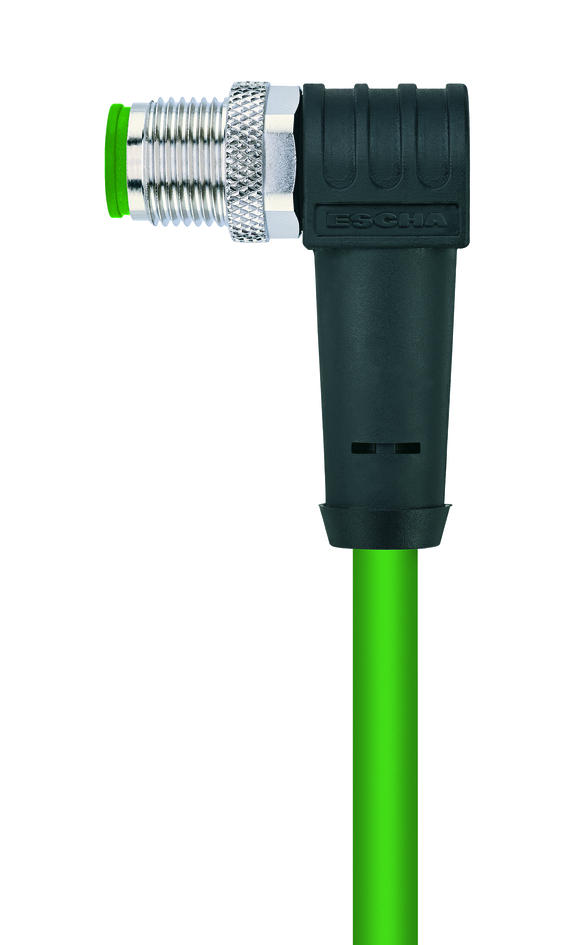

| Steckverbinder | Buchse, gerade, M12 | Stecker, gewinkelt, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 4 A | 4 A |
| Umgebungstemperatur | -30°C...+90°C | -30°C...+90°C |
| Verschmutzungsgrad | 3 | 3 |
| Übertragungseigenschaften | Cat5e | Cat5e |
Geschirmte PUR-Leitung zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Die Leitung ist UL-verifiziert und erfüllt die Vorgaben nach Cat5e (elektr. Eigenschaften in Anlehnung an EN50288-2-1). Materialien und konstruktiver Aufbau ermöglichen eine erhöhte mechanische Beanspruchung (Abrieb, Biegungen, Erschütterungen etc.) der Leitung. Diese Leitung eignet sich speziell für Robotic Applikationen.
| Technische Daten | |
|---|---|
| Aderfarben | YE/OG ; WH/BU |
| Aderquerschnitt | 1 x 4 x AWG22, Sternvierer |
| Außendurchmesser Mantel | 6,50 mm |
| Besondere Eigenschaften | Flammwidrig, halogenfrei, hohe Flexibilität, hydrolysefest, LABS-frei, mikrobenfest, ölbeständig, ozonbeständig, PROFINET Type R, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, seewasserbeständig, torsionsfähig, UV-beständig |
| Biegeradius (bewegt) | 10 x Ø-Leitung |
| Biegeradius (fest) | 5 x Ø-Leitung |
| Halogenfrei | Ja |
| Leitungsqualität | S5100, PUR, Robotic, UL |
| Litzenaufbau | 19 x 0,15 mm |
| Mantelfarbe | GN, ähnlich RAL6018 |
| Material Aderisolierung | PE |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | 600 V UL rating |
| Schleppketteneinsatz | 5 Mio. Biegezyklen |
| Temperaturbereich (bewegt) | -20°C...+80°C |
| Temperaturbereich (fest) | -40°C...+80°C |
| Torsion | >5 Mio. Zyklen |
| Übertragungseigenschaften | Cat5e |
