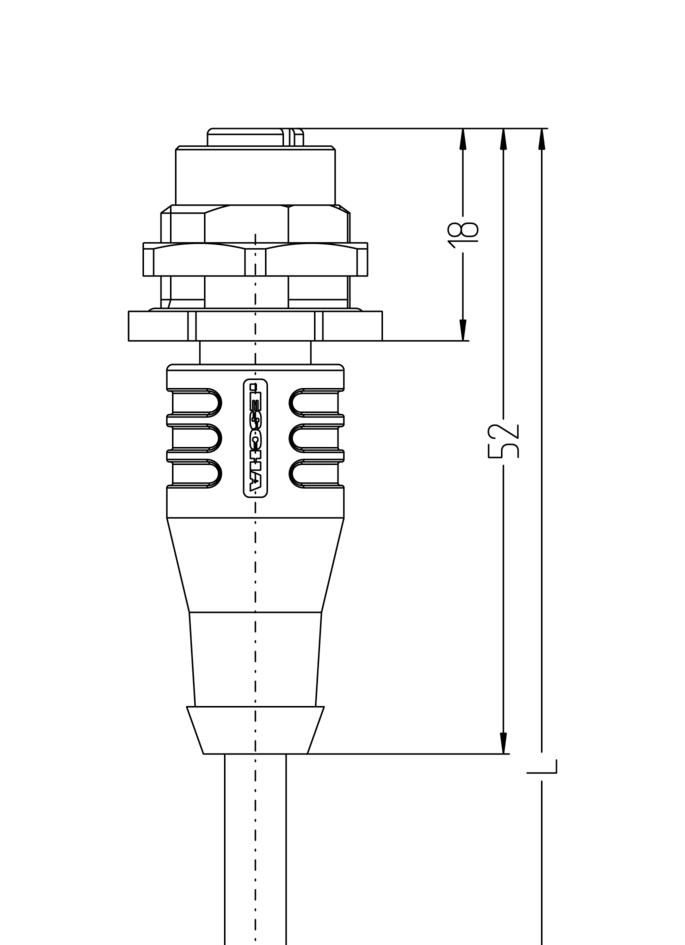

Flansch Anschlussleitung, M12, Buchse, gerade, 5-polig, Hinterwandmontage, geschirmt, CANopen/DeviceNet
Produktbeschreibung
Produkttyp: Anschlussleitung
Applikation: CANopen/DeviceNet
Artikelbezeichnung:
CD-FKFDS5.022-m/16/S2800
Artikel-Nr.: V0006468
Leitungsqualität: S2800, PUR, UL
Anfrage
Lagerbestand: Zurzeit nicht auf Lager.
Verpackungseinheit: 1 Stk
Mindestmenge: 10 Stk
Zulassungen
Produktdetails
| Technische Daten | |
|---|---|
| Anschlussart | Leitung |
| Befestigungsgewinde | M16x1,5 |
| Bemessungsspannung |
|
| Codierung | A |
| Drehbare Befestigungsschraube | Ja |
| Isolationswiderstand |
|
| Material Dichtung (Buchse) | FPM/FKM |
| Material Flanschgehäuse | Metall, CuZn, vernickelt |
| Material Griffkörper | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, TPU, BK |
| Material äußere Dichtung | NBR |
| Mechanische Lebensdauer | >100 Steckzyklen |
| Montagerichtung | Hinterwandmontage (inkl. Befestigungsmutter) |
| Normen | IEC 61076-2-101 |
| Pin-Belegung |
|
| Polzahl | 5 |
| Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP67, IP69 |
| Steckverbinder | Buchse, gerade, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 4.0 A |
| Umgebungstemperatur | -30°C...+70°C |
| Verschmutzungsgrad | 3 |
UL-und CSA-gelistete geschirmte PUR-Leitung für die Automatisierungstechnik. In Ihrer Eigenschaft als Datenübermittler, unterstützt sie sowohl CANopen, als auch DeviceNet-basierte Feldbusse. Hohe Übertragungsraten ermöglichen den Transport von Echtzeitdaten. Aufgrund des konstruktiven Aufbaus und der verwendeten Materialien, stellen erhöhte mechanische Belastungen (Abrieb, Biegungen, Erschütterungen etc.) keine Einschränkungen an die Verwendung dar. Der Einsatz in Schleppketten ist problemlos möglich (>2,5Mio.Biegezyklen).
| Technische Daten | |
|---|---|
| Aderfarben | WH, BU, RD, BK |
| Aderquerschnitt | 2 x 0,25 mm²+ 2 x 0,34 mm² |
| Außendurchmesser Mantel | 6,90 mm |
| Besondere Eigenschaften | Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, mikrobenfest, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, seewasserbeständig, UV-beständig |
| Biegeradius (bewegt) | 10 x Ø-Leitung |
| Biegeradius (fest) | 5 x Ø-Leitung |
| Halogenfrei | Ja |
| Leitungsqualität | S2800, PUR, UL |
| Litzenaufbau | 19 x 0,13mm (0,25mm²), 19 x 0,15mm (0,34mm²) |
| Mantelfarbe | BK, ähnlich RAL9005 |
| Material Aderisolierung | PE/PP |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | ≤300 V |
| Schirmung | Ja, mit Beilauf |
| Schleppketteneinsatz | >2,5Mio. Zyklen |
| Temperaturbereich (bewegt) | -25°C...+80°C |
| Temperaturbereich (fest) | -50°C...+80°C |
