Flansch Verbindungsleitung, M12, Buchse, gerade, 8-polig, X-codiert, M12, Stecker, gerade, 8-polig, X-codiert, geschirmt, Industrial Ethernet
Produktbeschreibung
Produkttyp: Flansch
Artikelbezeichnung:
IE-FKFDSX8.066-m-IE-WASSX8.066/S4030
Artikel-Nr.: V0005526
Leitungsqualität: S4030, PUR, UL
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Befestigungsgewinde | PG9 | - |
| Bemessungsspannung |
|
|
| Bemessungsstrom |
|
- |
| Codierung | X | X |
| Isolationswiderstand |
|
|
| Material Dichtung (Buchse) | FPM/FKM | - |
| Material Flanschgehäuse | Metall, CuZn, vernickelt | - |
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuSn, vergoldet | Metall, CuSn, vergoldet |
| Material Kontaktträger | Kunststoff, PA, GN | Kunststoff, PA, transparent |
| Material Überwurf | Metall, CuZn, vernickelt | Metall, CuZn, vernickelt |
| Material äußere Dichtung | NBR | - |
| Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |

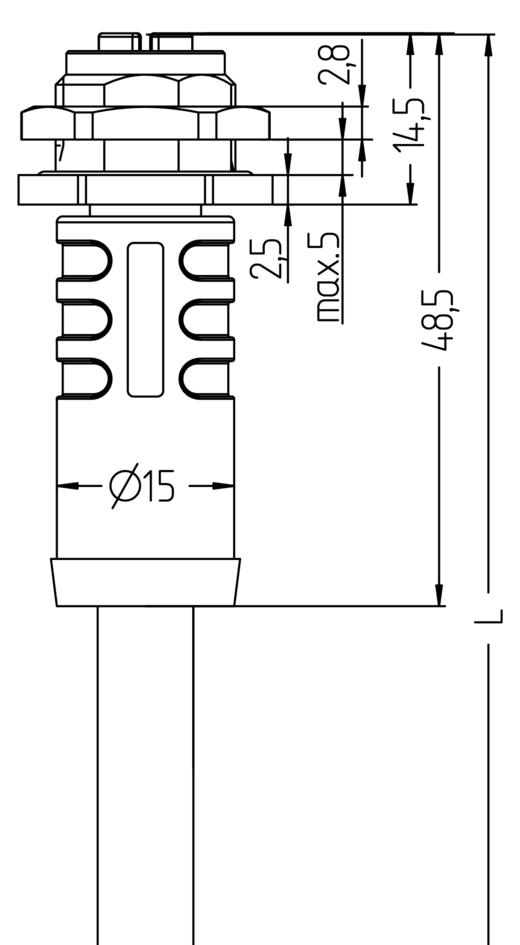

| Montagerichtung | Hinterwandmontage (inkl. Befestigungsmutter) | - |
| Normen | IEC 61076-2-109 | IEC 61076-2-109 |
| Pin-Belegung |
|
|
| Polzahl | 8 | 8 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP65, IP67, IP68 | IP65, IP67, IP68 |

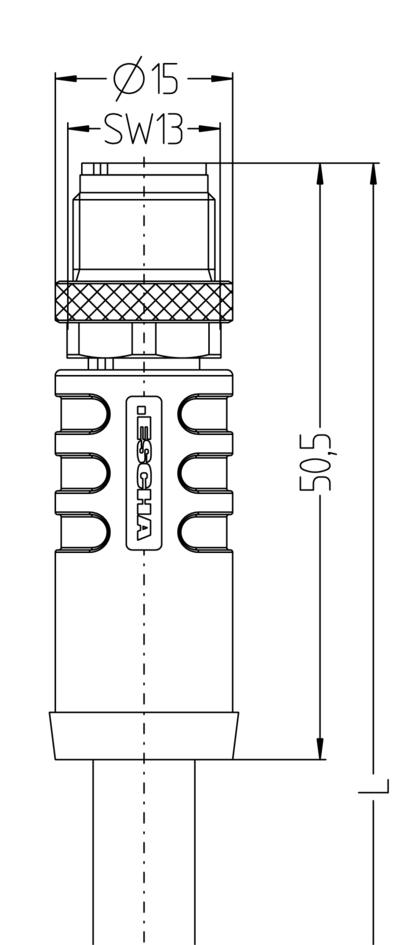

| Steckverbinder | Buchse, gerade, M12 | Stecker, gerade, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 0.5 A | 0.5 A |
| Umgebungstemperatur | -30°C...+90°C | -30°C...+90°C |
| Verschmutzungsgrad | 2 | 2 |
| Übertragungseigenschaften | Cat6A | Cat6A |
PROFINET 4x2xAWG24/7 Typ C torsionsfähiges Hochgeschwindigkeits-Datenkabel der Übertragungskategorie Cat 7. Die Leitung ist halogenfrei, flammwidrig, ölbeständig und durch den PUR-Außenmantel beständig gegen Abrieb. Sie eignet sich hervorragend für den Einsatz im industriellen Umfeld. Aufgrund hochwertiger Abschirmung wird eine hohe Übertragungssicherheit der Daten in elektromagnetisch belasteten Bereichen gewährleistet. Für den Einsatz in trockenen und feuchten Räumen geeignet.
| Technische Daten | |
|---|---|
| Aderfarben | WH/BU ; WH/OG ; WH/GN ; WH/BN |
| Aderquerschnitt | 4 x 2 x AWG24 |
| Außendurchmesser Mantel | 9,40 mm |
| Besondere Eigenschaften | Flammwidrig, halogenfrei, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, torsionsfähig, UV-beständig |
| Biegeradius (bewegt) | 15 x Ø-Leitung |
| Biegeradius (fest) | 8 x Ø-Leitung |
| Halogenfrei | Ja |
| Leitungsqualität | S4030, PUR, UL |
| Litzenaufbau | 7 x 0,20 mm |
| Mantelfarbe | GN, ähnlich RAL6018 |
| Material Aderisolierung | Foam-Skin Polyolefin |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | Max. 125 V |
| Schirmung | Ja |
| Temperaturbereich (bewegt) | -30°C...+70°C |
| Temperaturbereich (fest) | -40°C...+80°C |
| Torsion | >5 Mio. Zyklen (±180°/m) |
| Übertragungseigenschaften | Cat7 |
