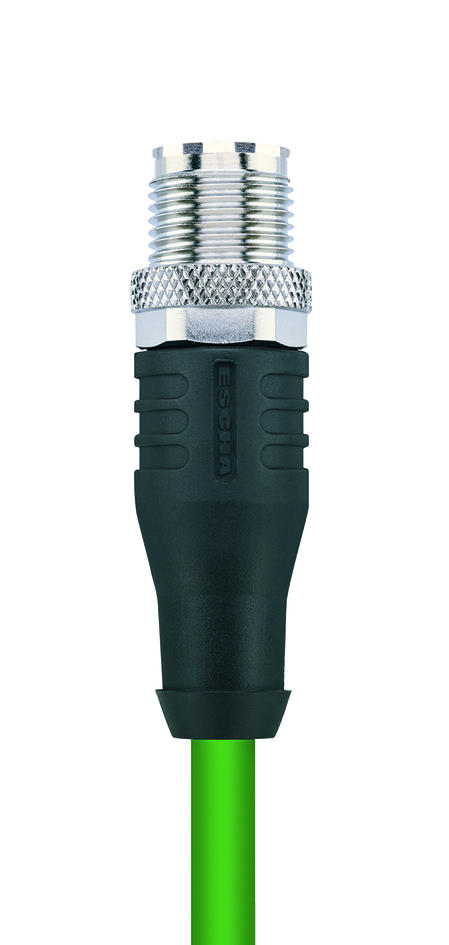

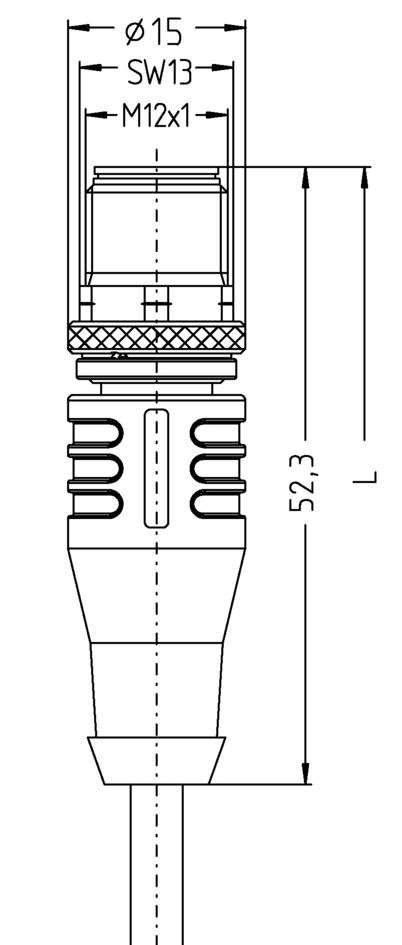

Flansch Verbindungsleitung, M12, Buchse, gerade, 8-polig, X-codiert, M12, Stecker, gerade, 8-polig, X-codiert, geschirmt, Industrial Ethernet
Produktbeschreibung
Produkttyp: Flansch
Artikelbezeichnung:
IE-FKFDSX8.066-m-IE-WASSX8.066/S3500
Artikel-Nr.: V0005227
Leitungsqualität: S3500, PUR, UL
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Befestigungsgewinde | PG9 | - |
| Bemessungsspannung |
|
|
| Bemessungsstrom |
|
- |
| Codierung | X | X |
| Isolationswiderstand |
|
|
| Material Dichtung (Buchse) | FPM/FKM | - |
| Material Flanschgehäuse | Metall, CuZn, vernickelt | - |
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuSn, vergoldet | Metall, CuSn, vergoldet |
| Material Kontaktträger | Kunststoff, PA, GN | Kunststoff, PA, transparent |
| Material Überwurf | Metall, CuZn, vernickelt | Metall, CuZn, vernickelt |
| Material äußere Dichtung | NBR | - |
| Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |
| Montagerichtung | Hinterwandmontage (inkl. Befestigungsmutter) | - |
| Normen | IEC 61076-2-109 | IEC 61076-2-109 |
| Pin-Belegung |
|
|
| Polzahl | 8 | 8 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP65, IP67, IP68 | IP65, IP67, IP68 |
| Steckverbinder | Buchse, gerade, M12 | Stecker, gerade, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 0.5 A | 0.5 A |
| Umgebungstemperatur | -30°C...+90°C | -30°C...+90°C |
| Verschmutzungsgrad | 2 | 2 |
| Übertragungseigenschaften | Cat6A | Cat6A |
Geschirmte PUR-Leitung zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Die Leitung erfüllt die Forderungen nach ULStyle 20963 und erfüllt die Vorgaben nach Cat7 (elektr. Eigenschaften in Anlehnung an EN50288-4-2). Materialien und konstruktiver Aufbau ermöglichen erhöhte mechanische Beanspruchung (Abrieb, Biegung, Erschütterung etc.) der Leitung.
| Technische Daten | |
|---|---|
| Aderfarben | WH/OG ; WH/GN ; WH/BN ; WH/BU |
| Aderquerschnitt | 4 x 2 x 0,14 mm² |
| Außendurchmesser Mantel | 6,40 mm |
| Besondere Eigenschaften | Halogenfrei, hohe Flexibilität, hydrolysefest, keine Brandfortleitung, keine korrosiven Gase, LABS-frei, mikrobenfest, ölbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, seewasserbeständig, UV-beständig |
| Biegeradius (bewegt) | 10 x Ø-Leitung |
| Biegeradius (fest) | 5 x Ø-Leitung |
| Halogenfrei | Ja |
| Leitungsqualität | S3500, PUR, UL |
| Litzenaufbau | 7 x 0,16 mm |
| Mantelfarbe | GN, ähnlich RAL6018 |
| Material Aderisolierung | PE |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | 30 V UL rating |
| Schirmung | Ja |
| Temperaturbereich (bewegt) | -20°C...+60°C |
| Temperaturbereich (fest) | -40°C...+80°C |
| Übertragungseigenschaften | Cat7 |
