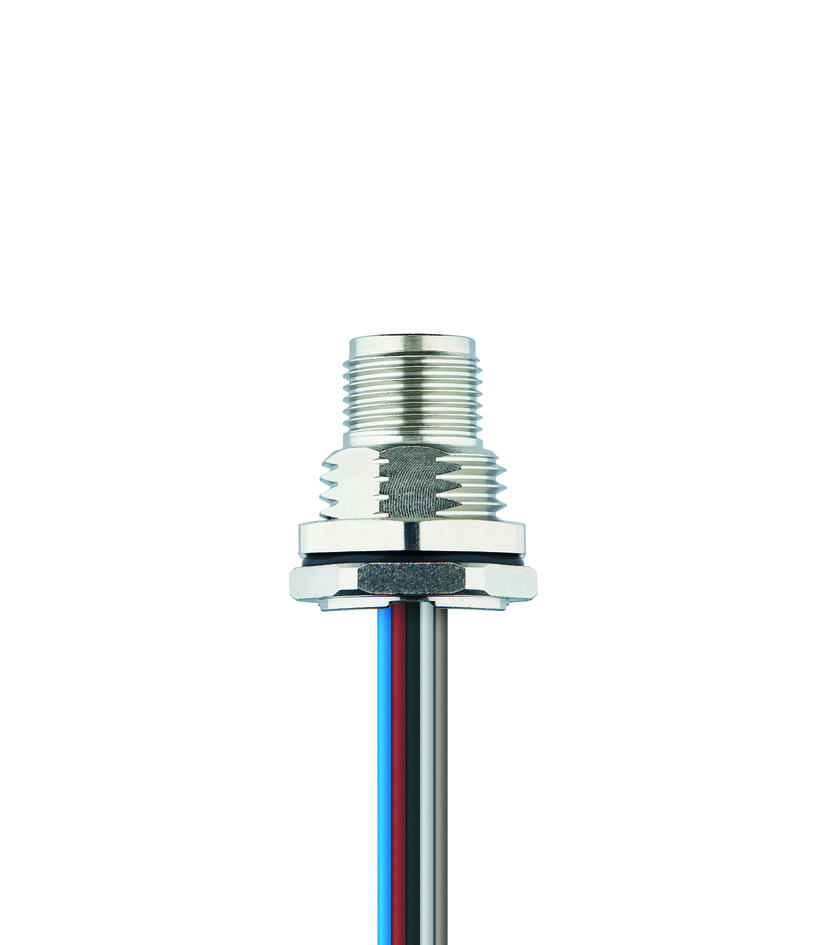

Flansch, M12, Stecker, gerade, 5-polig, Hinterwandmontage, Litzenanschluss, CANopen/DeviceNet

Produktbeschreibung

Produkttyp: Flansch

Applikation: CANopen/DeviceNet

Artikelbezeichnung: CD-FHM12SUA5.022-0,5/M16

Artikel-Nr.: 8085773

Verpackungseinheit: 5 Stk

Zulassungen

CE UKCA SIHI E CHINA RoHS c UL US Listed

Produktdetails

Technische Daten
Aderfarben GY, RD, BK, WH, BU
Aderquerschnitt 5 x 0,34 mm²
Anschlussart Litzenanschluss
Befestigungsgewinde M16x1,5
Bemessungsspannung 60V
Codierung A
Isolationswiderstand ≥108
Litzenlänge 0.5 m
Material Aderisolierung PVC
Material Flanschgehäuse Metall, CuZn, vernickelt
Material Kontakte Metall, CuSn, vergoldet
Material Kontaktträger Kunststoff, PA GF, BK
Material äußere Dichtung NBR
Mechanische Lebensdauer >100 Steckzyklen
Montagerichtung Hinterwandmontage (inkl. Befestigungsmutter)
Normen IEC 61076-2-101
Pin-Belegung 1 (GND), 2 RD (+), 3 BK (-), 4 WH (CAN_H), 5 BU (CAN_L)
Polzahl 5
Schlüsselweite Befestigungsmutter SW19
Schutzart (montiert) IP65, IP67, IP68
Steckverbinder Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C) 4 A
Umgebungstemperatur -30°C...+90°C
Verschmutzungsgrad 3
