各级别的布线解决方案
列车布线分为四层。根据Cat6A,列车骨干以太网使用的连接器具有高达10GBit / s的高传输速率。对于基于以太网的网络,根据Cat5e的最低数据速率达到100MBits / s的组件就足够了。第三层包括用于门禁系统的标准传感器/执行器接线。在第四层中,电源连接器用于确保电力供应。
ESCHA为所有层级提供适当且符合标准的连接技术
轨交认证‘ 产品阀连接器, 防护类型 B, 2+PE, 铁路认证
物料描述:
RA-VBG21.14-24.3-10/S5600
物料编号: 8116627
电缆质量: S5600, ÖLFLEX® TRAIN S5600, ÖLFLEX® TRAIN
电缆长度: 10.0 m 10.0 m
M12, 母头, 直型, 4针脚, M12, 公头, 弯型, 4针脚, 铁路认证
物料描述:
RA-WAK4.166-5-RA-WWAS4.166/S4500
物料编号: 8075371
电缆质量: S4500, RADOX® S4500, RADOX®
电缆长度: 5.0 m 5.0 m
法兰 延长电缆, M12, 母头, 弯型, 4针脚, D-编码, 屏蔽, 铁路认证
物料描述:
RA-WFKFDSY4.029-5/S4002BU
物料编号: 8087422
电缆质量: S4002BU, RADOX®, Reduced Wire S4002BU, RADOX®, Reduced Wire
电缆长度: 5.0 m 5.0 m

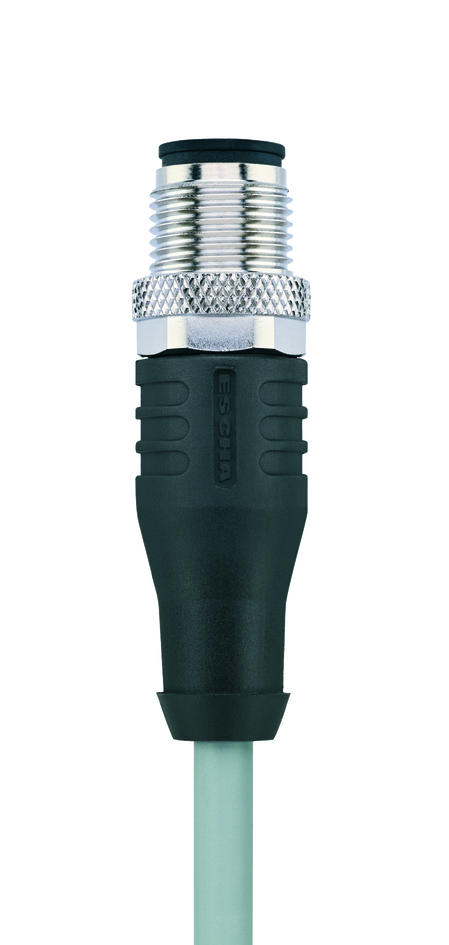

M12, 公头, 直型, 5针脚, 铁路认证
物料描述:
RA-WAS5.033-5/S5300
物料编号: 8111222
电缆质量: S5550, SABIX® S5550, SABIX®
电缆长度: 5.0 m 5.0 m
阀连接器, 防护类型 A, 直型, 2+PE 桥接, 保护套管带螺纹压头, 压敏电阻, 带LED, 铁路认证
物料描述:
RA-VAAG22.1-230.5-10/S5600
物料编号: 8116604
电缆质量: S5600, ÖLFLEX® TRAIN S5600, ÖLFLEX® TRAIN
电缆长度: 10.0 m 10.0 m
M8, 母头, 直型, 4针脚, 屏蔽, 铁路认证
物料描述:
RA-SKPS4.065-5/S4500
物料编号: 8087244
电缆质量: S4500, RADOX® S4500, RADOX®
电缆长度: 5.0 m 5.0 m
阀连接器, 防护类型 A, 弯型, 2+PE 桥接, 保护套管带螺纹压头, 带LED, 铁路认证
物料描述:
RA-VAG22.1-24.1-5/S5600
物料编号: 8116609
电缆质量: S5600, ÖLFLEX® TRAIN S5600, ÖLFLEX® TRAIN
电缆长度: 5.0 m 5.0 m
M12, 母头, 弯型, 4针脚, 保护套管带螺纹压头, 铁路认证
物料描述:
RA-WWAKG4.166-5/S4500
物料编号: 8081395
电缆质量: S4500, RADOX® S4500, RADOX®
电缆长度: 5.0 m 5.0 m
阀连接器, 防护类型 B, 2+PE, 铁路认证
物料描述:
RA-VBG21.14-24.1-2/S5600
物料编号: 8101697
电缆质量: S5600, ÖLFLEX® TRAIN S5600, ÖLFLEX® TRAIN
电缆长度: 2.0 m 2.0 m
M12, 母头, 弯型, 4针脚, 保护套管带螺纹压头, 铁路认证
物料描述:
RA-WWAKG4.166-5/S4501
物料编号: 8081403
电缆质量: S4501, RADOX® S4501, RADOX®
电缆长度: 5.0 m 5.0 m
线束集
尽管是批量生产,我们还是提供客户特定的电缆长度。根据要求,我们提供带标记的线束集,以方便我们的电缆安装并加快客户方的生产时序。
Kompakt und konfektionierbar
Konfektionierbare Steckverbinder kommen überall dort zum Einsatz, wo ein hohes Maß an Flexibilität gefordert wird. Zum Beispiel bei zunächst unbekannten Leitungslängen oder Wanddurchführungen. Bei ESCHA erhalten Sie die kompaktesten konfektionierbaren M12-Steckverbinder mit Bahnzulassung. Die vierpoligen Stecker mit A-Codierung (Sensor/Aktor) oder D-Codierung (ECN) sind nur knapp über 40mm lang und nach DIN EN 45545-2 und DIN EN 50155 getestet. Sie eignen sich hervorragend für bauraumkritische Bahn-Applikationen.
ESCHA测试实验室
在ESCHA测试实验室中进行了所有必要的测试,以保证我们的产品在巴士和轨交应用中被安全可靠的使用。其中包括针对最高防护等级的IP测试,客户特定的冲击和振动要求以及与应用相关的气候测试和温度冲击。此外,我们有自己的高频实验室,并可根据需要与认可的测试实验室合作
ESCHA测试实验室防火与安全
带有“轨交认证”密封的ESCHA产品由连接器和电缆组成,这些连接器和电缆已根据以下标准进行了测试
- DIN EN 45545-2 (防火性能)
- DIN EN 50155 (机械应力、振动、冲击)
- IEC 61076-2-109 bzw. IEC 61076-2-101 (连接器类测试)
- IEC 60529 (连接器类测试)
巴士连接器
“巴士认证”密封结合了适用于总线应用的所有产品,并根据以下标准进行测试:
- ECE R118 (防火电缆)
- IEC 61076-109 bzw. IEC 61076-2-101 (防火电缆)
- IEC 60529 (IP防护等级)
M12, 母头, 弯型, 4针脚, M12, 公头, 直型, 4针脚, 传感器/执行器电缆
物料描述:
AL-WWAK4-2-AL-WAS4/S370
物料编号: 8044050
电缆质量: S370, PUR, UL S370, PUR, UL
电缆长度: 2.0 m 2.0 m
M12, 母头, 弯型, 4针脚, 带LED, 传感器/执行器电缆
物料描述:
AL-WWAK4P3.2-5/S370
物料编号: 8045915
电缆质量: S370, PUR, UL S370, PUR, UL
电缆长度: 5.0 m 5.0 m
M12, 公头, 直型, 4针脚, D-编码, RJ45, 公头, 直型, 4针脚, 屏蔽, 工业以太网 100 MBit/s
物料描述:
IE-WASSY4.029-2-IE-RJ45SS4.003/S2171
物料编号: 8061082
电缆质量: S2171, PUR, UL S2171, PUR, UL
电缆长度: 2.0 m 2.0 m
M12, 公头, 直型, 4针脚, D-编码, M12, 公头, 直型, 4针脚, D-编码, 屏蔽, 工业以太网 100 MBit/s
物料描述:
IE-WASSY4.029-5-IE-WASSY4.029/S2171
物料编号: 8031561
电缆质量: S2171, PUR, UL S2171, PUR, UL
电缆长度: 5.0 m 5.0 m
M12, 母头, 弯型, 4针脚, M12, 公头, 直型, 4针脚, 带LED, 传感器/执行器电缆
物料描述:
AL-WWAK4P2-1-AL-WAS4/S370
物料编号: 8043925
电缆质量: S370, PUR, UL S370, PUR, UL
电缆长度: 1.0 m 1.0 m
Y型分离器, M12, 公头, 直型, 4针脚, 线缆外被, M12, 母头, 弯型, 4针脚, M12, 母头, 弯型, 4针脚, 带LED
物料描述:
YK-FS4M12-2AL-WWAK4P2-2/2/S370
物料编号: 8076377
电缆质量: S370, PUR, UL S370, PUR, UL
电缆长度: 2.0 m 2.0 m
M12, 母头, 弯型, 4针脚, 带LED, 传感器/执行器电缆
物料描述:
AL-WWAK4P2-2/S370
物料编号: 8045237
电缆质量: S370, PUR, UL S370, PUR, UL
电缆长度: 2.0 m 2.0 m
M12, 公头, 弯型, 4针脚, D-编码, 屏蔽, 工业以太网 100 MBit/s
物料描述:
IE-WWASSY4.029-2/S2171
物料编号: 8044087
电缆质量: S2171, PUR, UL S2171, PUR, UL
电缆长度: 2.0 m 2.0 m
M12, 母头, 直型, 5针脚, M12, 公头, 直型, 5针脚, CANopen/DeviceNet
物料描述:
CD-WAK5.022-5-CD-WAS5.022/S2800
物料编号: 8047494
电缆质量: S2800, PUR, UL S2800, PUR, UL
电缆长度: 5.0 m 5.0 m
M12, 公头, 直型, 5针脚, CANopen/DeviceNet
物料描述:
CD-WAS5.022-5/S2800
物料编号: 8047524
电缆质量: S2800, PUR, UL S2800, PUR, UL
电缆长度: 5.0 m 5.0 m
