现场接线, M12, 公头, 直型, 4针脚, D-编码, 压接连接, 屏蔽, 铁路认证, 250V 4A

物料描述: RA-WASCSY4C
物料编号 : 8098126


返回

  顶端
技术参数
传输特性 Cat5e
连接头 公头, 直型, M12
针脚数 4
编码 D
额定电压

250V

电阻 (mΩ) 10
电流负荷(40°) 4.0 A
绝缘电阻 (Ω)

≥108

电缆出口 4,5...8 mm
连接横截面积 AWG 24-16
产品环境温度 -40°C...+90°C
触点材料 合金,铜锌,镀金
夹紧基体材料 合金, 铜锌, 镀镍
触头载体材料 塑料, PBT, 黑色
连接螺母材料 合金,铜锌,镀镍
连接类型 压接连接
标准 IEC 61076-2-101
防护等级 (安装好) IP67
机械寿命周期 >100 插拔次数
污染等级 3
屏蔽 带屏蔽
扩展技术数据
防火依据 DIN EN 45545-2 HL1-3
环境温度 Tx (-40°C...+90°C)
冲击&振动 1级,B类 (DIN EN 61373)
防护等级 (安装好) IP67
标准 DIN EN 50155, DIN EN 45545-2
  图纸

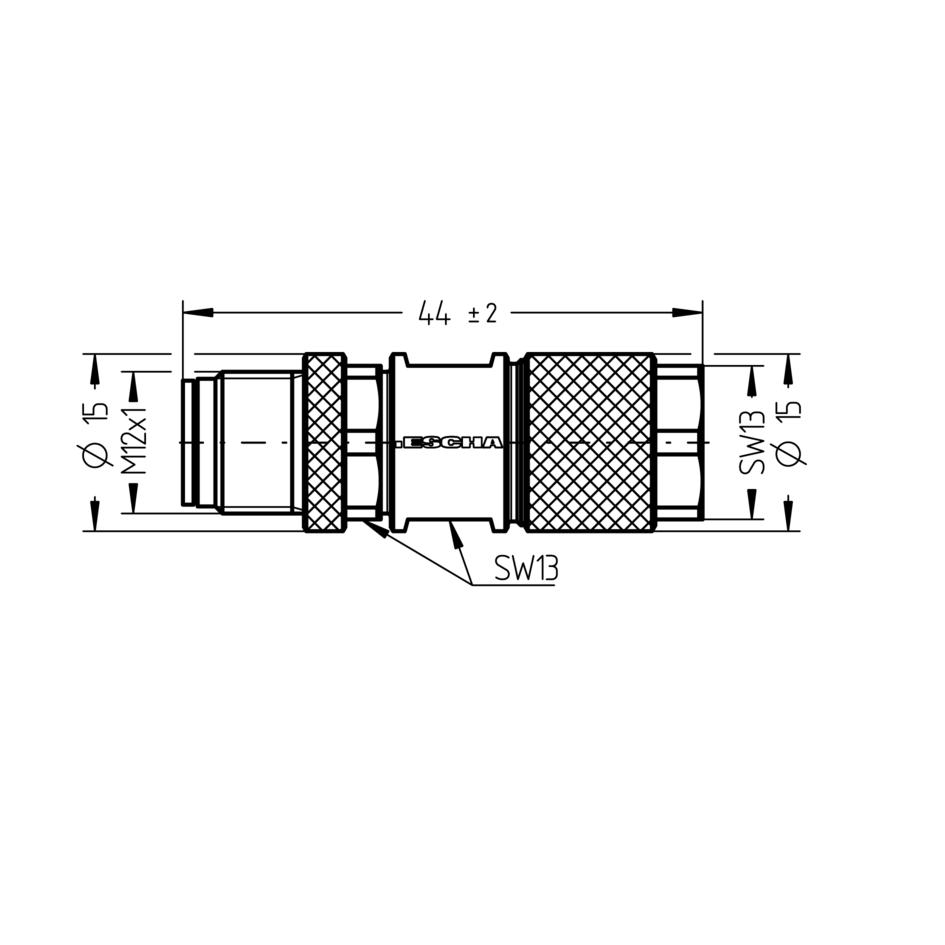

尺寸图
针脚分布
Polbilder-RA-WASCSY4C
