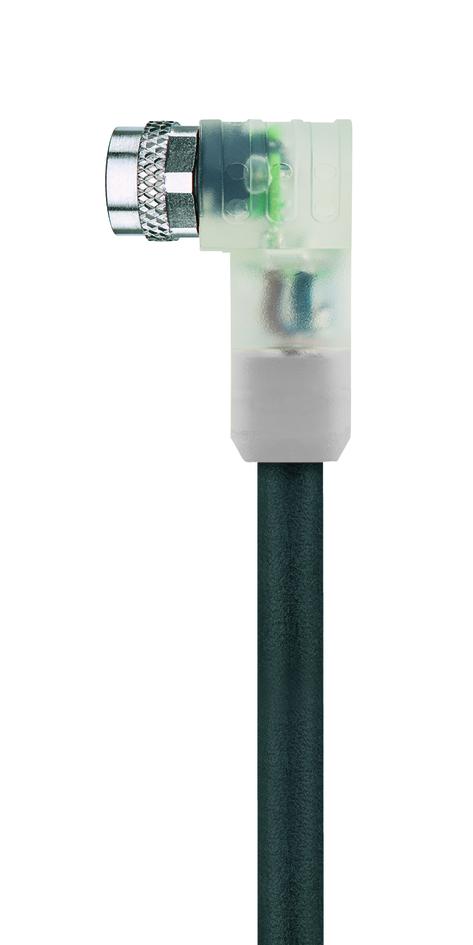

M8, 母头, 弯型, 3针脚, M12, 公头, 直型, 3针脚, 带LED, 传感器/执行器电缆

Product description

产品类型: 连接电缆

物料描述: AL-SWKP3P2-5-AL-WAS3/S370/S77

物料编号: 8096703

电缆质量: S370, PUR, UL S370, PUR, UL

电缆长度:

包装设备: 1 pcs

Certifications

CE UKCA SIHI E CHINA RoHS c UL US Listed

Product details

技术参数 A面 B面
产品环境温度 -30°C...+90°C -30°C...+90°C
信号状态指示器 LED 黄色 -
夹紧基体材料 塑料, TPU, 透明色 塑料, TPU, 黑色
密封(母头)材料 FPM/FKM -
工作电压指示器 LED 绿色 -
机械寿命周期 >100 插拔次数 >100 插拔次数
标准 IEC 61076-2-104 IEC 61076-2-101
电流负荷(40°) 3.0 A 4.0 A
电阻 5 mΩ 5 mΩ
绝缘电阻 ≥108 ≥108
编码 - A
触头载体材料 塑料, TPU, 黑色 塑料, TPU, 黑色
触点材料 合金,铜锌,镀金 合金,铜锡,镀金
连接头 母头, 弯型, M8, 带LED 公头, 直型, M12
连接螺母材料 合金,铜锌,镀镍 合金,铜锌,镀镍
逻辑电路 PNP -
针脚分布 1 BN, 3 BU, 4 BK 1 BN, 3 BU, 4 BK
针脚数 3 3
防护等级 3 3
防护等级 (安装好) IP65, IP67, IP68 -
防护等级(安装好) - IP65, IP67, IP68
额定电压 30V 250V

无卤素弹性控制线,具有较高的机械强度。该电缆具有良好的耐化学品、耐水解及耐微生物性能。最小弯曲半径 达到10xD,可用于保护拖链。因其具有良好的焊接现场抗干扰性,该电缆非常适合灵活应用于机器人、机床 和金属切削生产中。该电缆符合UL和CSA( (UL10493/20549; cULus) 要求。

技术参数
外径 4,30 mm
外被颜色 黑, 类似于 RAL9005
导体结构 42 x 0.10 mm
弯曲半径(固定) 5 x Ø-电缆 mm
弯曲半径(重复) 10 x Ø-电缆 mm
扭力 +/-360°/m, ≥ 200万次
拖链应用 500万次
无卤素
特性 阻燃, 无卤素, 耐水解, LABS free, 耐油, 抗臭氧, 可回收利用, 符合RoHs, 耐酸碱, 可适应拖链, 抗焊接火花, 耐海水, 无硅, 抗扭, 抗紫外线
环境温度(固定) -40°C...+90°C
环境温度(拖链) -25°C…+60°C
环境温度(重复) -30°C...+90°C
电缆护套材料 PUR
电缆绝缘材料 PP
电缆质量 S370, PUR, UL
电缆额定电压 ≤300 V
线芯横截面积 3 x 0.34 mm²
线芯颜色 棕,蓝,黑
