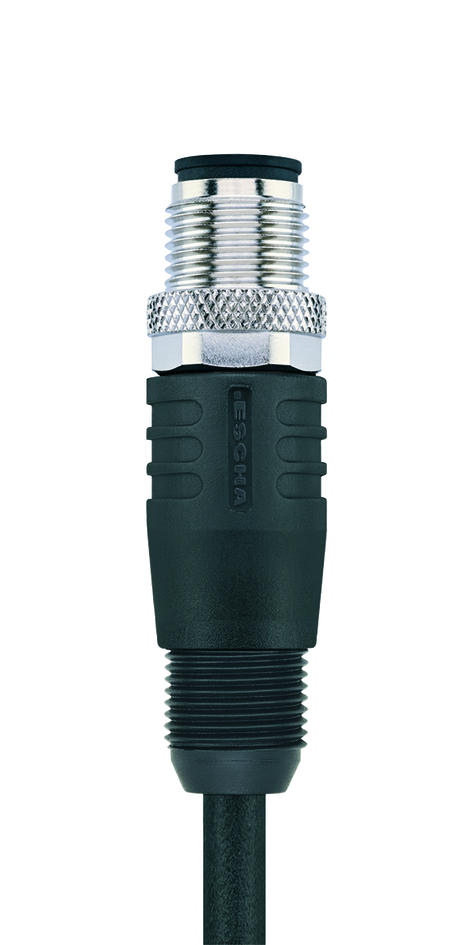

M12, 公头, 直型, 4针脚, 保护套管带螺纹压头, 屏蔽, 铁路认证

Product description

产品类型: 延长电缆

应用: 传感器执行器, 信号传输

物料描述: RA-WASSG4.166-5/S4502

物料编号: 8079794

电缆质量: S4502, RADOX® S4502, RADOX®

电缆长度:

包装设备: 1 pcs

Certifications

CE UKCA SIHI E CHINA RoHS rail approved

Product details

技术参数
冲击&振动 1级,B类 (DIN EN 61373)
夹紧基体材料 塑料, TPU, 黑色
屏蔽 带屏蔽
机械寿命周期 >100 插拔次数
标准 IEC 61076-2-101
污染等级 3
温度范围 Tx (-40°C...+90°C)
电流负荷(40°) 4.0 A
电缆末端装配 开放式线缆端口
电阻 5 mΩ
绝缘电阻 ≥108
编码 A
触头载体材料 塑料, PA, 黑色
触点材料 合金,黄铜,镀金

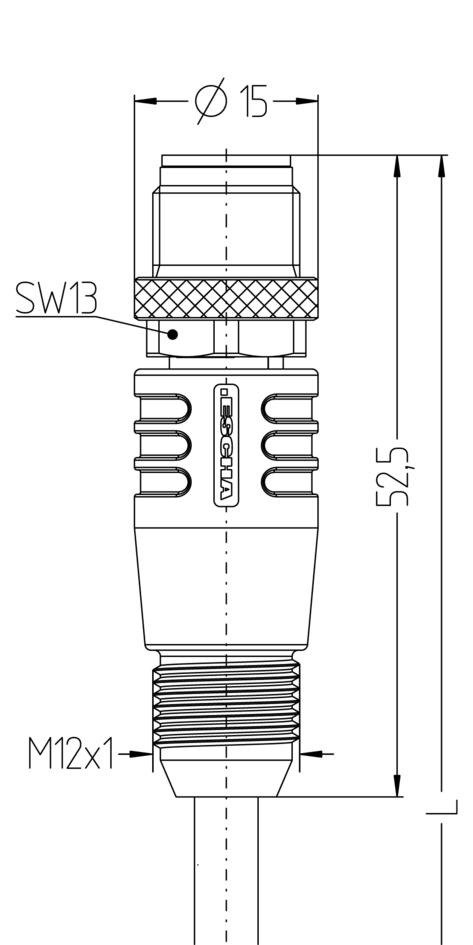

连接头 公头, 直型, M12, 保护套管带螺纹压头
连接螺母材料 合金,铜锌,镀镍
针脚分布 1 WH 1, 2 WH 2, 3 WH 3, 4 WH 4
针脚数 4
防护等级 (安装好) IP67 (-30°C...+90°C), IP65 (-40°C...+90°C)
防火依据 DIN EN 45545-2 HL1-3
额定电压 250V

无卤素,电子束交联电缆优越性万一遇到火灾情况,阻焊和易弯曲等改进的功能符合EN 50306-4的要求。 此电缆用于在轨道车辆内固定、受机械保护的应用或用于在操作时有限的交替弯曲应力的应用安装。 此电缆具有很好的温度范围及强耐油和耐燃油性。RADOX®是瑞士 HUBER+SUHNER AG的注册商标。

技术参数
外径 6,3 mm
外被颜色 黑, 类似于 RAL9005
导体结构 19 x 0,26 mm
屏蔽
弯曲半径(固定) 3 x Ø-电缆 mm
弯曲半径(重复) 4 x Ø-电缆 mm
无卤素
特性 增强热负荷, 阻燃, 低烟, 无卤素, 耐油性, 符合RoHs
环境温度(固定) -50°C...+120°C
电缆护套材料 RADOX® EM 104
电缆绝缘材料 RADOX® EI 306
电缆质量 S4502, RADOX®
线芯横截面积 4 x 1 mm²
线芯颜色 白 1, 白 2, 白 3, 白 4
防火依据 DIN EN 45545-2 HL1-3, DIN 5510 防火等级 1-4, NF F16-101 类别 A1, A2, B, NFPA 130
